Модуль SparkFun OBD-II UART

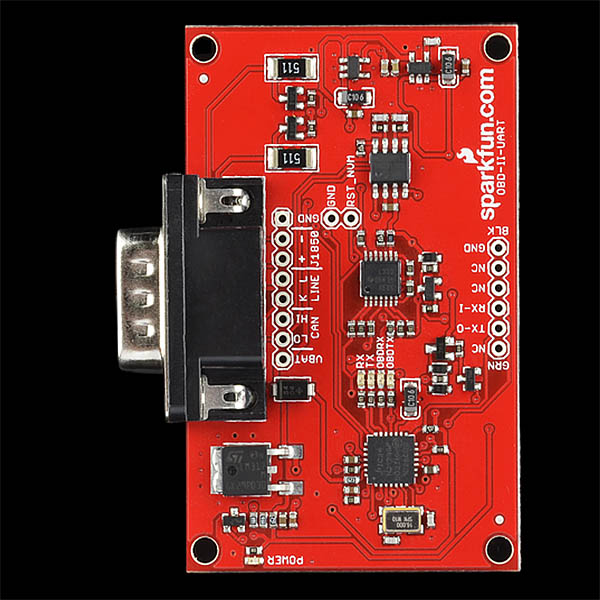

SparkFun OBD-II UART

Данная плата нам случайно попала в руки, когда мы работали над одним проектом. Появилась необходимость в том, что бы наш блок использующийся для управления доп. оборудованием автомобиля мог диагностировать автомобиль посредством OBD-II и сбрасывать ошибки. Изготавливать новый модуль и жгут с разъемом OBD-II времени не было. Тогда нам на глаза попался модуль SparkFun OBD-II UART в комплекте с которым уже был провод с разъемом и плюс выведены места под штыри для подключения к основному блоку.

Плата имеет многосерийный интерфейс, использует набор команд ELM327 и поддерживает все основные стандарты OBD-II, такие как CAN и JBUS. CAN-шина подключается через стандартный 9-пиновый sub-D разъем для использования с OBD-II кабелем.

Плата работает на ядре процессора 16-бит, STN1110 и предлагает больше возможностей и более высокую производительность, чем любой другое совместимое ELM327 устройство.

Особенности:

  • Полная совместимость с набором команд AT ELM327

  • Расширенный набор команд ST

  • Интерфейс UART (скорость передачи данных от 38 бит до 10 Мбит)

  • Безопасный загрузчик для легкого обновления прошивки

  • Поддержка всех протоколов OBD II:

  • ISO 15765-4 (CAN)

  • ISO 14230-4 (Keyword Protocol 2000)

  • ISO 9141-2 (азиатские, европейские автомобили и Chrysler)

  • J1850 VPW SAE (автомобили  GM)

  • SAE J1850 PWM (автомобили Ford)

  • Поддержка неофициальных OBD-протоколов:

  • ISO 15765

  • ISO 11898 (CAN)

  • Улучшенный алгоритм автоматического определения протокола

  • Большой буфер памяти

  • Входное напряжение для мониторинга батареи
