Отладочная плата EXP-MSP430FR5739

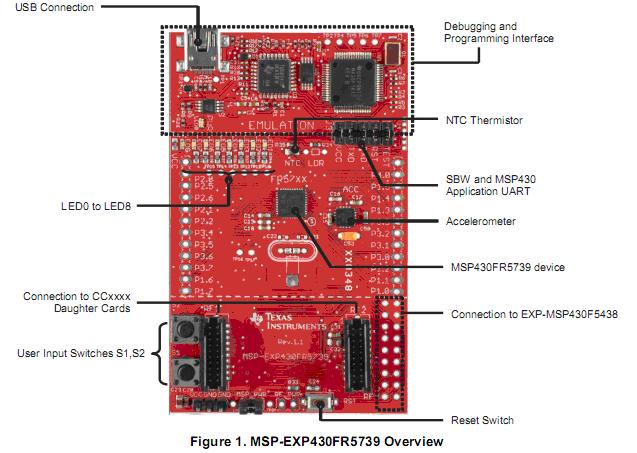

     В этой статье речь пойдет об отладочной плате EXP-MSP430FR5739, которая была приобретена для подготовительных работ над одним проектом. Почему в данном случае выбор пал на 16-разрядный контроллер MSP430FR5739 фирмы  Texas Instruments? Дело в том, что особенностью нового устройства, которое поступило на разработку, являлась его полностью автономная работа, исключительно от аккумуляторных батарей.  Соответственно, в поступивших от заказчика ТТ, были указаны требования по обеспечению довольно низких показателей по энергопотреблению электронного устройства. Проанализировав энергопотребление контроллеров серий ARM, AVR, MSP430, был выбран последний, как наиболее удовлетворяющий требованиям. А именно MSP430FR5739, на Figure 1 представлена отладочная плата на его базе.

Главные особенности контроллера MSP430FR5739 от TI :

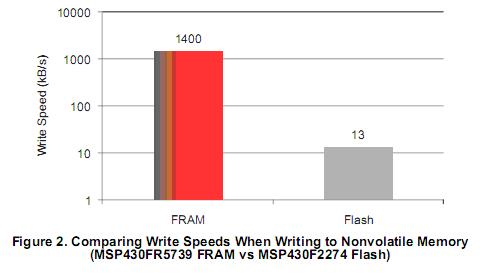

  • первый микроконтроллер от TI на базе FRAM памяти, что обеспечивает почти в 100 раз более высокую скорость записи по сравнению с FLASH типом и практически неограниченный ее ресурс (как известно, ресурс FLASH составляет порядка 10.000 записей) (Figure 2);

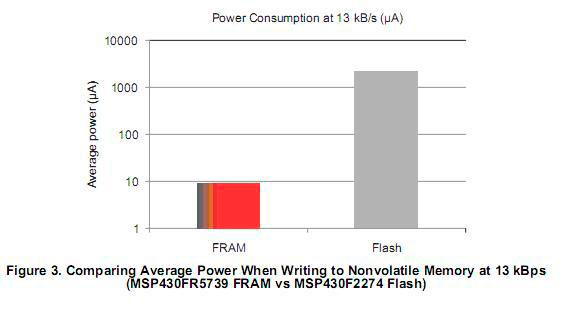

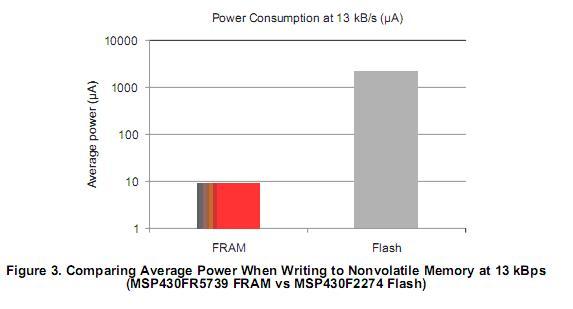

  •  сверхнизкое энергопотребление при записи во FRAM (Figure 3);
  • сверхнизкое энергопотребление в различных настраиваемых режимах:

    Режим работы

    Потребление

    Active Mode

    81.4 мкА/МГц

    Standby (LPM3 with VLO)

    6.3 мкА

    Real Time Clock (LPM 3.5 with crystal)

    1.5 мкА

    Shutdown (LPM4.5)

    0.32 мкА

Рассмотрим, что есть в составе платы:

  • Почти треть платы занимает модуль отладки и FET программирования через USB интерфейс (посредством которого осуществляется питание платы), в котором установлен контроллер MSP430F1612. Так же посредством USB осуществляется связь с контроллером по UART. Модуль не требует установки драйверов, оказался очень удобен при отладке и разработке, прошивка и отладка производится из среды IAR. Жаль только, что через некоторое время вышел из строя. Был повод изучить встроенный BSL загрузчик и сделать программатор;
  • NTC Thermistor  для измерения температуры;
  • 8 светодиодов для наглядной демонстрации возможностей контроллера и доп. обвязки;
  • ADXL335 акселерометр;
  • Выходы для подключения другой отладочной платы  EXP-MSP430F5438;
  • Выходы под RF transiever;
  • 24 пина контроллера.

Отметим, что плата поставляется с тестовой прошивкой, которая обеспечивает наглядную демонстрацию некоторых ее возможностей и преимуществ над FLASH-based микроконтроллерами.
