Встраиваемые системы

Разработка на основе отладочных плат и встраиваемых операционных систем Linux, Windows, QNX

Микропроцессорные устройства систем управления

Разработка электронных устройств управления на микроконтроллерах, изготовление микропроцессорных устройств на заказ, прошивка микроконтроллеров

Прикладное программное обеспечение

Разработка программного обеспечения персонального компьютера и электронных устройств на заказ, диагностика через CAN, USB и другие интерфейсы, визуализация показаний датчиков

Принципиальные схемы и печатные платы

Проектирование, разработка, рисование, создание печатных плат, схема печатной платы на заказ и разработать , изготовить печатную плату


Устройства управления и диагностики на микроконтроллерах

Примеры работ:

Система управления оборудованием автомобиля с поддержкой LIN и CAN интерфейсов и возможностью связи с удаленным сервером для передачи необходимых данных.

Система управления модульная и может состоять как из одной так и из множества взаимозаменяемых плат. Настройка и диагностика производится специализированным программным обеспечением через USB интерфейс.

Пример функционала одной из сборок системы управления:

  • Управление мультимедиа системой (Alpine, TV, Интерком, Apple TV);
  • Управление электро сидениями;
  • Управление индивидуальным и общим освещением;
  • Управление баром, столом, стеклоподъемниками, шторками, перегородкой;
  • Управление климатическим оборудованием;
  • Сбор информации с заводских блоков управления автомобиля и отправка команд по CAN-шине;
  • Сбор информации с пультов управления и отправка команд по LIN интерфейсу;
  • Получение данных о местоположении, используя GPS/ГЛОНАСС;
  • Передача диагностической информации на сервер, используя GPRS.

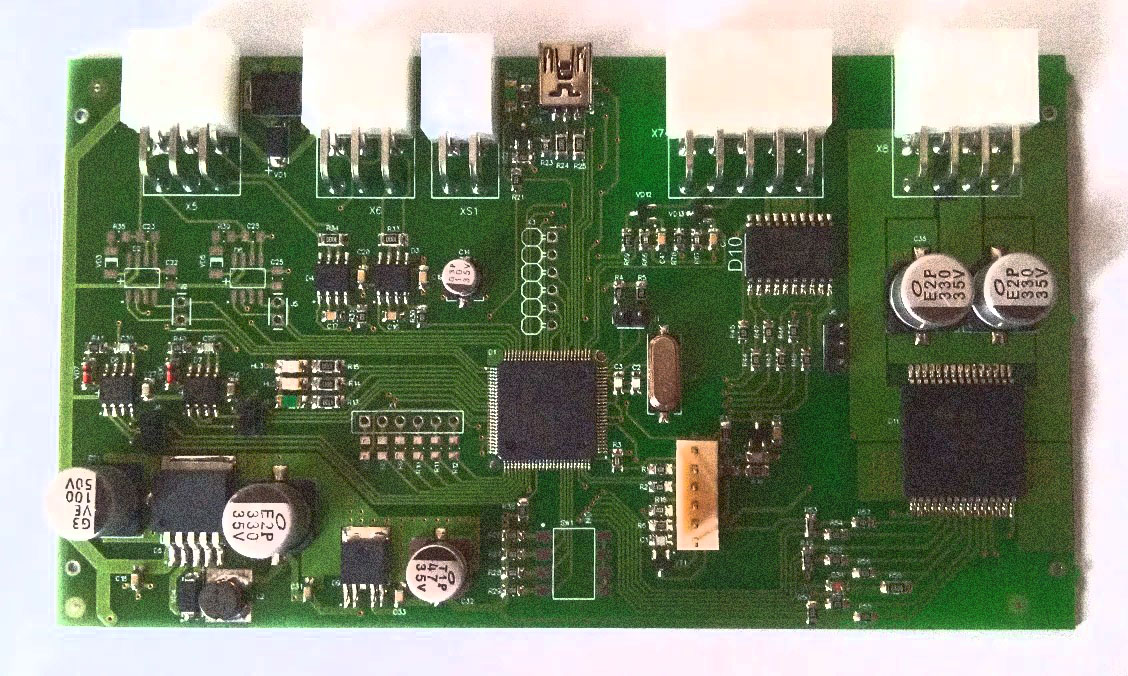

Плата управления оборудованием автомобиля с поддержкой LIN и CAN интерфейсов



Система управления DC двигателем с поддержкой LIN и CAN для автомобильного применения (шторки, столы, бары, перегородки, стеклоподъемники, двери и т.д.).

Функции:

  • Обработка команд с бортового CAN автомобиля или же с заводских пультов через LIN интерфейс;
  • Управление четырьмя DC двигателями с напряжением питания до 40В и током потребления до 30А;
  • Изменение скорости вращения электродвигателя (плавный пуск и торможение);
  • Детектирование крайних положений за счет контроля тока;
  • Контроль аварийных ситуаций (защита от перенапряжения и провалов питания, обрыв «земли» и шины питания, перегрев);

Примечание: Данная система позволяет связать работу DC двигателя с любым событием происходящим в автомобиле, будь то включение света, нажатие любой кнопки, запуск двигателя, достижение определенных оборотов двигателя или скорости движения, открытие дверей и т.д.



Система управления DC двигателем для автомобильного применения (шторки, столы, бары, перегородки, стеклоподъемники, двери, сиденья и т.д.).

Функции:

  • Обработка сигналов от кнопок;
  • Управление DC двигателем с напряжением питания до 40В и током потребления до 30А;
  • Изменение скорости вращения электродвигателя (плавный пуск и торможение);
  • Детектирование крайних положений за счет контроля тока или концевых выключателей;
  • Контроль аварийных ситуаций (защита от перенапряжения и провалов питания, обрыв «земли» и шины питания, перегрев);
Разработка электронных устройств управления на микроконтроллерах на заказ

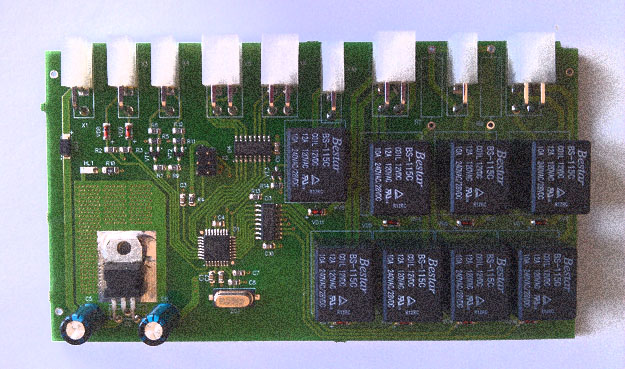

Блок управления климатическим оборудованием вентиляции, охлаждения и обогрева салона микроавтобуса.

Функции:

  • Обработка сигналов от кнопок, установленных у водителя и пассажиров;
  • Индикация включенного режима вентиляции, обогрева и охлаждения;
  • Управление компрессором и вентиляторами;
  • Управление предпусковым нагревателем WEBASTO и использование его в качестве дополнительного обогревателя салона;
Разработка электронных устройств управления на микроконтроллерах на заказ

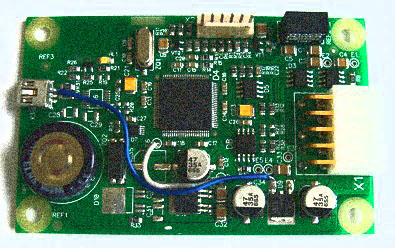

Плата регистрации заданных параметров системы, разработана на основе микроконтроллера фирмы NXP

Функции:

  • Получение\отправка параметров настройки системы управления и диагностической информации по CAN-шине;
  • Сохранение параметров в fm25cl64(FRAM) и запись диагностической информации в at45db321d(FLASH);
  • Передача необходимых данных на персональный компьютер по USB.
Разработка электронных устройств управления на микроконтроллерах на заказ



Система управления климатическим оборудованием, разработана на основе плат питания, индикации и платы управления

Функции:

  • Выполнение функций реле контроля фаз с возможностью корректировки последовательности;
  • Реализация меню оператора на UMOH-8462N-0(OLED);
  • Получение и обработка данных с датчиков температуры и давления;
  • Обработка сигналов с дискретных входов;
  • Коммутация силовых электрических цепей;
  • Управление шаговым двигателем KVS 42-54;
  • Реализация алгоритмов работы в автоматическом, ручном и тестовом режимах;
  • Сохранение параметров в fm25cl64(FRAM) и запись диагностической информации в at45db321d(FLASH);
  • Передача необходимых данных на персональный компьютер и поддержка возможности управления системой по USB.
